- 原裝QSM11-C康明斯發動機，歐Ⅲ標準排放；配置并聯多泵系統和旋挖專用主閥。
- 高效節能系統：動力系統更高效，傳動效率更高；液壓系統損失更少，輸出功率超大化；專業控制系統，保證高效節能。
- 優化設計的大三角變幅機構，支撐位更高，桅桿變形小，成孔精度高； 采用后支撐可保證在較大的加壓力作用下整車的穩定，有效保證了成孔的垂直度。
- 主卷?yè)P(yáng)機采用變量馬達，超大單繩拉力可達420kN，保證提升能力；卷筒采用單層長卷筒，有效延長了鋼絲繩使用壽命。
- 獨家雙減速器馬達回轉鎖定機構，針對復雜工況增配上下車油缸鎖緊裝置，施工中更加穩定、可靠。
- 可實現液壓錘，長螺旋、導桿式抓斗、雙輪攪等各種工法施工，發揮多功能組合優勢。

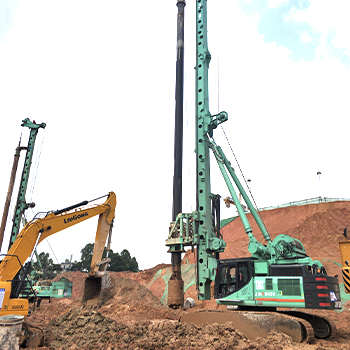

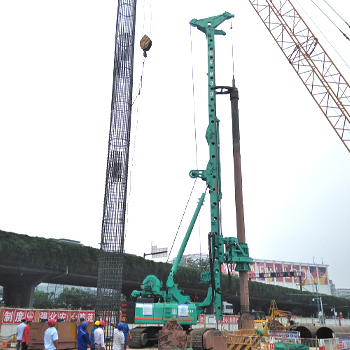

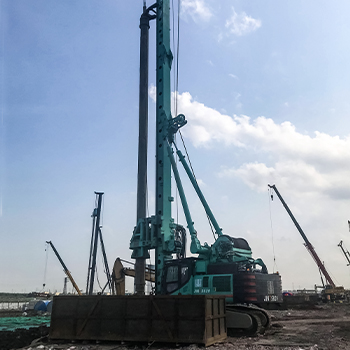

SH39
額定功率:
299kW@1900rpm
回轉扭矩:
390 kN·m
鉆孔深度:
93m
SH39
產品特色
SH39
SH39
SH39
SH39
細節參數
| 整機工作高度 | 27020 mm |
| 整機重量（不包含鉆具） | 115000 kg |
| 上底盤 | JS80 |
| 發動機 | CUMMINS QSM11-Tier3 |
| 額定功率 | 299kW@1900rpm |
| 液壓系統流量 | 2×380+164 L/min |
| 液壓系統壓力 | 33 MPa |
| 柴油箱容積 | 650 L |
| 液壓油箱容積 | 420 L |
| 可伸縮下底盤 | JT90 |
| 履帶板寬度 | 800 mm |
| 底盤長度 | 6020 mm |
| 底盤寬度 (縮進/伸出) | 3450-4600 mm |
| 牽引力 | 650 kN |
| 行走速度 | 1.5 km/h |
| 回轉扭矩 | 390 kN·m |
| 回轉轉速 | 6～22 r/min |
| 單繩最大拉力 | 450 kN |
| 鋼絲繩直徑 | 40 mm |
| 最大提升速度 | 55 m/min |
| 單繩拉力 | 75 kN |
| 鋼絲繩直徑 | 18 mm |
| 最大提升速度 | 45 m/min |
| 加減壓行程 | 6000/13000(w) mm |
| 加壓力 | 300 kN |
| 起拔力 | 300 kN |
